Un proyecto de edificación en Paipote nos enfrentó a un perfil de suelo donde las calicatas no lograban alcanzar la profundidad de investigación requerida. La napa freática, a 6 metros, colapsaba las paredes y perdíamos continuidad en la descripción del subsuelo. La solución fue tender un tendido electródico Schlumberger de 200 metros sobre la terraza aluvial. La resistividad eléctrica nos dio un perfil continuo hasta 40 metros, identificando un estrato de gravas fluviales de alta resistividad sobre un basamento más conductor, información crucial para el diseño de las fundaciones profundas. En Copiapó, donde el relleno sedimentario del valle es heterogéneo y la profundidad del basamento rocoso es variable, un sondeo geofísico MASW complementa el modelo de velocidades de corte, pero es la resistividad la que mejor discrimina cambios litológicos y presencia de humedad en profundidad.
En Copiapó, el contraste de resistividad entre gravas limpias y horizontes salinos define la profundidad óptima de fundación y el riesgo de corrosión en estructuras de hormigón armado.
Enfoque y alcance del trabajo
Particularidades de la zona

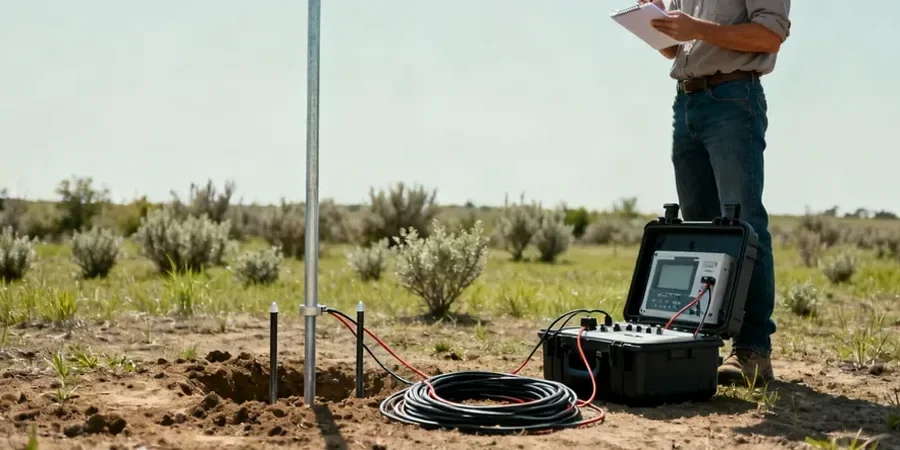

Montamos el resistivímetro de corriente continua con transmisor de 400 W y receptor de alta impedancia sobre la terraza a investigar. Clavamos los electrodos de acero inoxidable en suelo seco, lo que en Copiapó a veces exige humectar el punto de contacto con solución salina para bajar la resistencia de acople por debajo de 2 kOhm. El principal riesgo técnico en el valle de Copiapó es la presencia de suelos con resistividades extremadamente bajas, inferiores a 15 ohm-m, típicas de horizontes con alta concentración de sales solubles. Estos valores no solo dificultan la interpretación de la curva de resistividad aparente por fenómenos de enmascaramiento de capas, sino que además indican un ambiente corrosivo severo para el acero de refuerzo. Un diseño de hormigón armado que ignore esta condición puede enfrentar una degradación prematura por corrosión electrolítica, especialmente en estructuras en contacto permanente con el suelo. La ausencia de un perfil geoeléctrico validado conduce a una subestimación del recubrimiento necesario y del tipo de cemento a especificar, elevando el costo de mantenimiento durante la vida útil de la obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
ASTM D6431-18: Standard Guide for Using the Direct Current Resistivity Method for Subsurface Site Characterization, NCh3171: Diseño estructural – Disposiciones generales y combinaciones de carga, ACI 318-19: Requisitos de durabilidad para hormigón expuesto a sulfatos y cloruros, Eurocode 7 (EN 1997-2): Investigación y ensayos del terreno – Reconocimientos geofísicos
Servicios complementarios
Sondeo Eléctrico Vertical (SEV) en Copiapó
Realizamos SEV con abertura AB/2 de hasta 250 metros para caracterizar la columna estratigráfica bajo el nivel freático. El perfil 1D resultante identifica la profundidad del basamento rocoso, espesores de gravas y horizontes salinos, datos esenciales para pilotajes y obras de retención en el valle.
Perfilaje de Resistividad para Corrosividad del Suelo
Medimos la resistividad eléctrica del terreno a la profundidad de la fundación según ASTM G57-20. Los valores obtenidos permiten clasificar la agresividad del suelo (despreciable, moderada o severa) y definir las especificaciones del hormigón y el recubrimiento de armaduras para estructuras en contacto con el terreno.
Parámetros típicos
Preguntas comunes
¿Qué profundidad alcanza un SEV en el valle de Copiapó?
Con un tendido AB/2 de 250 metros alcanzamos profundidades de investigación efectivas de hasta 80 metros en las terrazas aluviales de Copiapó. La profundidad real depende del contraste de resistividad entre capas y de la potencia del equipo. En suelos muy conductores, como los del sector de Piedra Colgada, la señal se atenúa más rápido y ajustamos la geometría del arreglo para mantener la resolución en profundidad.
¿Qué diferencia hay entre un SEV y un perfil de tomografía eléctrica?
El SEV asume un modelo de capas horizontales y entrega un perfil 1D de resistividad justo bajo el punto central del tendido. Es más rápido y profundo. La tomografía eléctrica (ERT) genera una imagen 2D o 3D del subsuelo, ideal para detectar variaciones laterales como paleocanales en el abanico aluvial del río Copiapó, pero con menor profundidad de investigación para una misma longitud de tendido.
¿Qué inversión se necesita para un estudio de resistividad en Copiapó?
El costo de un Sondeo Eléctrico Vertical en Copiapó oscila entre $271.000 y $437.000, dependiendo de la profundidad de investigación requerida, la distancia de acceso al punto de medición y la necesidad de múltiples SEV para cubrir la superficie del proyecto. Este rango incluye el procesamiento, inversión de datos y el informe geotécnico interpretativo.
¿Cómo correlacionan los datos de resistividad con los sondajes mecánicos?
Usamos los sondajes SPT como puntos de control para calibrar el modelo geoeléctrico en Copiapó. Un estrato de grava limpia saturada tendrá una resistividad alta, mientras que un limo arcilloso salino será muy conductor. Al correlacionar la curva de resistividad aparente con la columna litológica del sondaje, podemos extrapolar la información geotécnica a todo el perfil geofísico y mapear la continuidad de los estratos de interés. Ver más.
