La norma NCh1508 establece los requisitos para el diseño de fundaciones en suelos granulares, y en Copiapó, donde los sedimentos aluviales del río Copiapó dominan la geología local, la resistencia al corte del suelo debe conocerse con precisión. Un ensayo triaxial en muestra inalterada nos permite simular las condiciones de confinamiento reales que experimentará el terreno bajo la carga de un edificio o un depósito minero. La planicie del valle combina gravas arenosas con lentes finos que pueden saturarse durante los esporádicos eventos de lluvia altiplánica. Para proyectos que exigen conocer la respuesta drenada y no drenada, nuestro laboratorio ejecuta el ensayo bajo la norma ASTM D4767, ideal cuando el nivel freático está a menos de 4 metros de profundidad, algo común en la cuenca baja de la ciudad.
El ensayo triaxial CU con medición de presión de poros revela la resistencia efectiva del suelo, el parámetro que manda en la estabilidad de excavaciones profundas en Copiapó.
Enfoque y alcance del trabajo
Particularidades de la zona

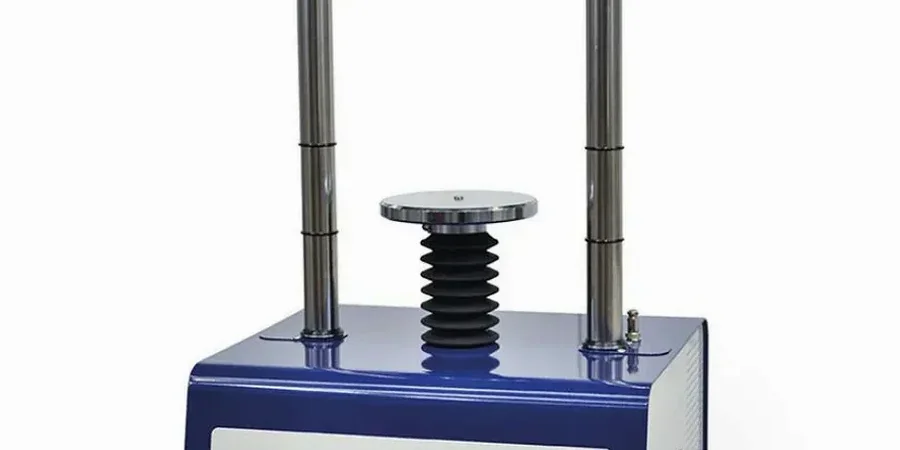

La celda triaxial que utilizamos en Copiapó es un equipo servo-controlado con capacidad de aplicar presiones de confinamiento de hasta 2 MPa, suficiente para simular las tensiones a 20 metros de profundidad en un rajo o bajo la losa de un edificio de 15 pisos. El mayor riesgo técnico en la ciudad es la subestimación de la resistencia no drenada en limos arenosos parcialmente saturados. Durante el terremoto de Vallenar de 2022, varios taludes colapsaron por pérdida de succión matricial, un fenómeno que el ensayo triaxial con control de succión puede anticipar. Si los parámetros de resistencia se obtienen de correlaciones empíricas en lugar de curvas esfuerzo-deformación medidas, el factor de seguridad de un muro de contención puede ser ilusorio. La consolidación isotrópica previa a la fase de corte garantiza que la muestra alcance el estado de tensiones in situ antes de la falla.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
ASTM D4767-11 (ensayo CU con medición de presión de poros), ASTM D2850-15 (ensayo UU no consolidado no drenado), NCh1508.Of2014 (geotecnia – requisitos para ensayos de laboratorio), ASTM D7181-20 (ensayo CD consolidado drenado)
Servicios complementarios
Triaxial no consolidado-no drenado (UU)
Ensayo rápido para suelos cohesivos en condición de carga inmediata. Aplicamos velocidad de deformación controlada y medimos la resistencia al corte no drenada Su. Muy usado en fundaciones de naves industriales y plantas solares sobre arcillas blandas del valle.
Triaxial consolidado-no drenado (CU) con medición de u
Incluye etapa de saturación por contrapresión y consolidación isotrópica. La medición electrónica de presión de poros permite calcular parámetros efectivos c' y φ'. Ideal para análisis de estabilidad de taludes en botaderos y tranques de relaves.
Triaxial consolidado-drenado (CD)
Ensayo de larga duración con drenaje permitido durante la fase de corte. La velocidad de deformación se ajusta para evitar excesos de presión de poros. Obtenemos el ángulo de fricción en condición drenada, crítico para muros de suelo reforzado y túneles.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta un ensayo triaxial en Copiapó y qué incluye el precio?
El costo de un ensayo triaxial CU con medición de presión de poros en Copiapó oscila entre $981.000 y $1.347.000 por probeta, dependiendo de la presión de confinamiento máxima requerida y la urgencia del informe. El precio incluye la talla de la muestra, saturación con parámetro B, consolidación, fase de corte, informe con curvas esfuerzo-deformación y trayectoria de tensiones p'-q.
¿Qué diferencia hay entre un ensayo triaxial UU, CU y CD?
El ensayo UU (no consolidado-no drenado) se ejecuta rápido, sin disipar presión de poros, y mide la resistencia no drenada Su. El ensayo CU (consolidado-no drenado) incluye una etapa de consolidación previa al corte y mide presión de poros durante la falla, lo que permite separar parámetros efectivos. El ensayo CD (consolidado-drenado) es el más lento; el corte se hace permitiendo el drenaje completo, obteniendo parámetros en condición drenada. En Copiapó, para suelos granulares de baja permeabilidad, el CU con medición de u suele ser la opción más práctica.
¿Qué parámetros del suelo entrega un informe de ensayo triaxial?
El informe incluye el ángulo de fricción interna efectivo φ', la cohesión efectiva c', el módulo de elasticidad no drenado Eu al 50% de la resistencia pico, la razón de sobreconsolidación OCR estimada, y las curvas completas de esfuerzo desviador vs. deformación axial. También graficamos la trayectoria de tensiones en espacio p'-q y los círculos de Mohr en rotura, indispensables para modelos numéricos de interacción suelo-estructura.
¿Cómo se extrae la muestra inalterada para el ensayo triaxial en Copiapó?
La muestra inalterada se obtiene mediante tubos Shelby de pared delgada hincados a presión constante, generalmente desde calicatas excavadas hasta la cota de fundación o mediante muestreadores de pistón en sondeos. En Copiapó, donde las gravas fluviales dificultan el muestreo, a veces recurrimos a bloques tallados a mano en el fondo de la excavación. La muestra se sella con parafina y se transporta en cámara húmeda para preservar la humedad natural y la estructura original del suelo.
