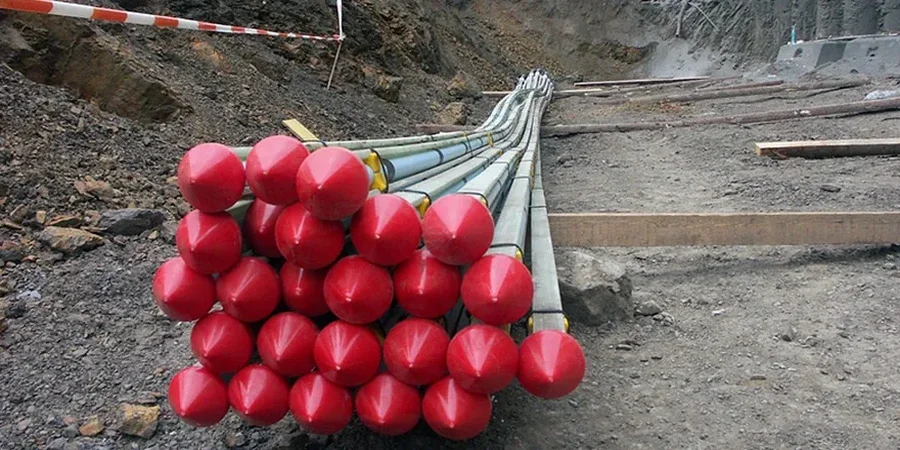

Una excavación profunda en pleno centro de Copiapó, cerca de la Alameda, enfrentó un problema serio con las gravas arenosas sueltas del lecho fluvial durante una obra de estacionamientos subterráneos. Las paredes empezaron a ceder a los 4 metros de profundidad. La solución técnica que aplicamos fue un sistema combinado de anclajes activos con bulbos inyectados a 9 metros y pasivos en las zonas de menor carga. Este caso ilustra por qué el diseño de anclajes activos y pasivos en Copiapó no puede ser genérico: la matriz granular del suelo local, con presencia de bolones redondeados, exige longitudes de empotramiento y ángulos de perforación verificados in situ. El equipo técnico realizó pruebas de arrancamiento para confirmar la capacidad adherente antes de autorizar la excavación completa.
Un bulbo mal dimensionado en grava fluvial puede perder el 40% de su capacidad adherente tras un evento sísmico moderado.
Enfoque y alcance del trabajo
Particularidades de la zona
Un error repetido en la región es confiar en longitudes de bulbo estándar de 4 metros para anclajes en depósitos de grava con matriz arenosa. En Copiapó, estas gravas suelen presentar una compactidad media a baja en los primeros 6 metros, y la inyección a baja presión no siempre rellena los huecos de manera uniforme. Cuando se omite la prueba de arrancamiento previa, el riesgo de fluencia lenta del anclaje activo se dispara, y con ello la deformación del muro perimetral. Hemos visto cortes en el sector de El Palomar donde la falta de precarga controlada en los anclajes activos generó desplomes diferidos de hasta 5 centímetros, obligando a recalces de emergencia mucho más costosos que el diseño original.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa técnica vigente
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico, ASTM D3689 - Prueba de carga en anclajes, PTI DC35.1-14 - Recommendations for Prestressed Rock and Soil Anchors
Servicios complementarios
Diseño de anclajes activos con precarga controlada
Calculamos la capacidad última del bulbo, la longitud libre adherente y la carga de bloqueo para muros de contención, losas de fondo y pantallas continuas. Incluye especificación de gatos hidráulicos y protocolo de puesta en tensión según PTI DC35.1.
Verificación y diseño de anclajes pasivos en suelos granulares
Aplicamos métodos de equilibrio límite para sistemas de soil nailing en excavaciones temporales. Definimos espaciamiento, inclinación y diámetro de acero en base a la cohesión aparente de los depósitos aluviales de Copiapó.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para una excavación en Copiapó?
El anclaje activo se tensa contra la estructura inmediatamente después de su instalación, aplicando una precarga que controla las deformaciones del terreno desde el inicio. Se usa en pantallas de hormigón o muros permanentes donde no se toleran desplazamientos. El anclaje pasivo, en cambio, solo entra en carga cuando el suelo se deforma lo suficiente para movilizar la resistencia del bulbo. En Copiapó, los pasivos suelen emplearse en taludes de corte temporal o soil nailing, donde el terreno puede admitir una pequeña relajación antes de estabilizarse.
¿Cuánto cuesta diseñar un sistema de anclajes en Copiapó?
El costo de diseño de anclajes activos/pasivos en Copiapó se mueve entre $507.000 y $2.021.000, dependiendo de la cantidad de niveles de anclaje, la profundidad de la excavación y la necesidad de pruebas de arrancamiento en obra. Un proyecto con un solo nivel de anclaje y un perfil de suelo bien conocido se ubica en el rango inferior, mientras que excavaciones de varios sótanos en zonas con napa freática requieren un estudio más detallado.
¿Qué ensayos de campo realizan antes de definir la longitud del bulbo?
Ejecutamos pruebas de arrancamiento (pull-out test) sobre anclajes de sacrificio instrumentados, siguiendo la norma ASTM D3689. Esto nos permite medir la transferencia de carga real en las gravas arenosas del valle de Copiapó y ajustar la longitud de empotramiento. También correlacionamos con ensayos SPT previos para identificar cambios de compacidad que puedan afectar la capacidad adherente. Ver más.
